جک ساختمانی | جک سقفی صلیبی 4 یا ۳.۵ متری | مشخصات فنی و قیمت
در صنعت ساختمانسازی، استفاده از تجهیزات موقت اما مقاوم برای نگهداری و پشتیبانی سازهها اهمیت بسیار زیادی دارد. یکی از این تجهیزات، جک ساختمانی یا جک سقفی صلیبی است که در انواع و اندازههای مختلف تولید میشود. جک ساختمانی ۳.۵ متری به دلیل ارتفاع مناسب و کاربرد گسترده، یکی از پرمصرفترین انواع جکها در پروژههای عمرانی به شمار میرود.
مجموعه سهند ابزار بهعنوان تولید کننده جک صلیبی، این محصول را مطابق با استانداردهای کارگاهی و متناسب با نیاز پروژههای ساختمانی طراحی و عرضه میکند. همچنین امکان سفارش جک صلیبی با مشخصات دلخواه برای پروژههای خاص فراهم است.
جک سقفی ساختمانی چیست؟
جک سقفی صلیبی وسیلهای فلزی و قابل تنظیم است که برای نگهداری سقف، تیر، دال بتنی و قالببندی در مراحل مختلف ساختوساز استفاده میشود. این ابزار بهصورت موقت بارهای وارده را تحمل کرده و ایمنی کار را تا زمان تکمیل سازه اصلی تضمین میکند.
جکهای سقفی صلیبی تولید سهند ابزار با طراحی دقیق و استفاده از متریال استاندارد، عملکردی ایمن و پایدار در شرایط کاری مختلف دارند.

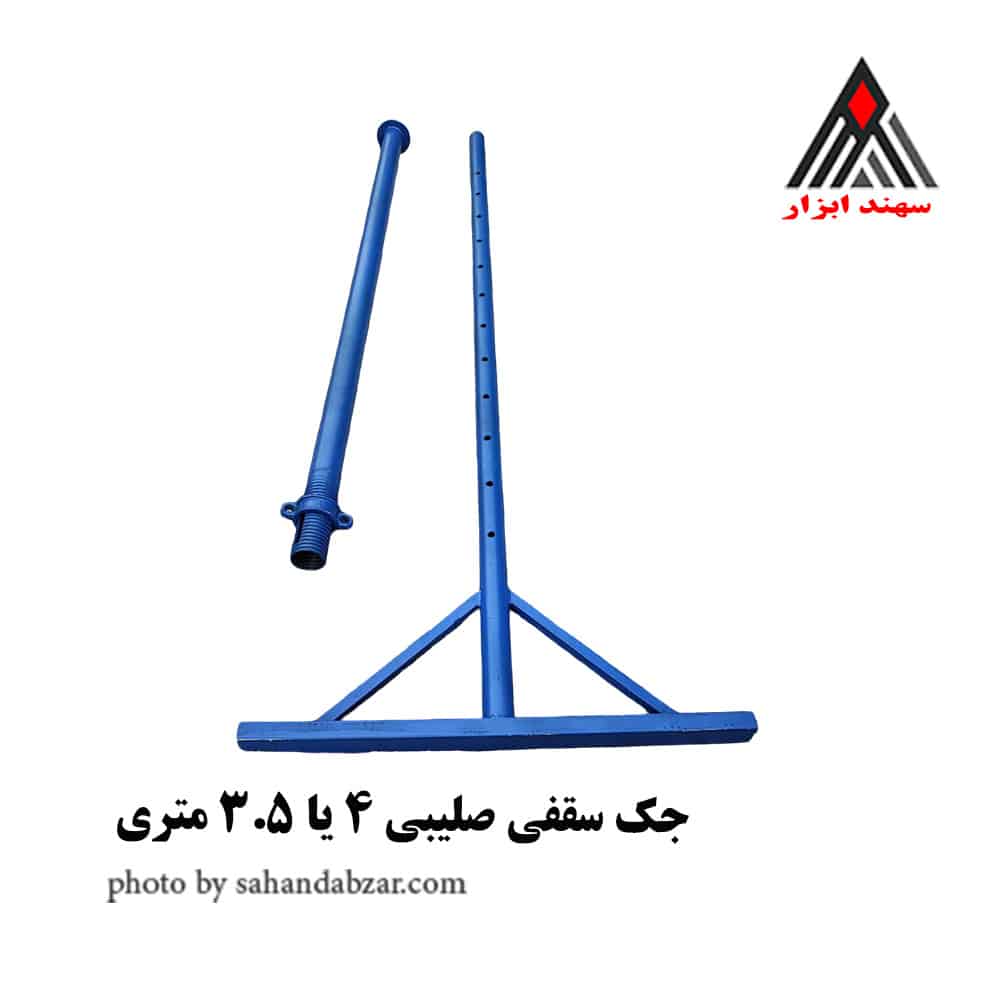

جک سقفی
مشخصات فنی جک سقفی ساختمانی ۳.۵ متری
- صلیبی جک یا پروفیل صلیبی:
- پروفیل 30×50 با ضخامت 2.5 میلیمتر به طول 75 سانتیمتر
- پروفیل 20×20 با ضخامت 2 میلیمتر (دو عدد 35 سانتیمتری در دو طرف جک)
- لولهها:
- لوله بالایی جک – نری (لوله داخلی): 48.5 میلیمتر با ضخامت 2 میلیمتر و طول 2 متر
- لوله پایه جک – مادگی (لوله خارجی) : 60 میلیمتر با ضخامت 2 میلیمتر و طول 1.5 متر
- رزوه:
- رزوه جک رولینگی به طول 20 سانتیمتر
- گام رزوه 8
- عملکرد نرم، مقاوم و بدون لقی
- سوراخکاری:
- دارای 12 عدد سوراخ 14 میلیمتری روی قسمت صلیبی جهت تنظیم ارتفاع
- اجزای تشکیلدهنده:
- جک از دو بخش پایه و صلیبی (T شکل) تشکیل شده
- صلیبی محل نصب پروفیل نگهدارنده قالب سقف است
- پایه از لوله 60 ساخته شده و نقش تحمل بار اصلی را دارد
- صفحه زیرین:
- مجهز به واشر 4 میلیمتری در زیر پایه جهت افزایش پایداری و توزیع فشار
- وزن تقریبی:
- بین 12.950 تا 13.050 کیلوگرم

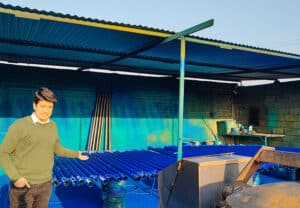

جک سقفی صلیبی
مشخصات فنی جک سقفی ساختمانی 4 متری
- صلیبی جک یا پروفیل صلیبی:
- پروفیل 30×50 با ضخامت 2.5 میلیمتر به طول 75 سانتیمتر
- پروفیل 20×20 با ضخامت 2 میلیمتر (دو عدد 35 سانتیمتری در دو طرف جک)
- لولهها:
- لوله بالایی جک – نری (لوله داخلی): 48.5 میلیمتر با ضخامت 2 میلیمتر و طول 2 متر
- لوله پایه جک – مادگی (لوله خارجی) : 60 میلیمتر با ضخامت 2 میلیمتر و طول2 متر
- رزوه:
- رزوه جک رولینگی به طول 20 سانتیمتر
- گام رزوه 8
- عملکرد نرم، مقاوم و بدون لقی
- سوراخکاری:
- دارای 12 عدد سوراخ 14 میلیمتری روی قسمت صلیبی جهت تنظیم ارتفاع
- اجزای تشکیلدهنده:
- جک از دو بخش پایه و صلیبی (T شکل) تشکیل شده
- صلیبی محل نصب پروفیل نگهدارنده قالب سقف است
- پایه از لوله 60 ساخته شده و نقش تحمل بار اصلی را دارد
- صفحه زیرین:
- مجهز به واشر 4 میلیمتری در زیر پایه جهت افزایش پایداری و توزیع فشار
۱. کاربردهای جک صلیبی ۳.۵ متری
این بخش به وظیفه اصلی جک در تحمل بارهای مرده و زنده حین ساخت اشاره دارد.
- نگهداری قالبهای سقف بتنی: هنگامی که بتن هنوز خیس است، وزن بسیار زیادی دارد و هیچ مقاومتی از خود نشان نمیدهد. جکهای ۳.۵ متری در زیر قالبها قرار میگیرند تا از شکم دادن (Deflection) یا فرو ریختن قالبها تحت وزن بتن جلوگیری کنند. این جکها تا زمان “گیرش اولیه و نهایی” بتن، تکیهگاه اصلی سقف هستند.
- استفاده در اجرای سقف تیرچه بلوک: در ایران رایجترین سقف، تیرچه بلوک است. در این سیستم، جکها زیر “تیرچهها” قرار میگیرند. معمولاً از سرجکهای T شکل ( صلیبی) استفاده میشود تا سطح تماس با تیرچه بیشتر شده و تعادل آن حفظ شود.
- پشتیبانی از دالهای بتنی: در دالهای یکطرفه یا دوطرفه که ضخامت بتن ممکن است زیاد باشد، فشار وارده به جکها بسیار بالاست. جک ۳.۵ متری با لولههای استاندارد (معمولاً ضخامت ۲ یا ۲.۵ میلیمتر) توانایی تحمل این بار متمرکز را دارد.
- افزایش ایمنی در مراحل بتنریزی: بتنریزی یک فرآیند دینامیک است (ضربه ناشی از پمپاژ بتن و وزن کارگران). جکها با ایجاد یک شبکه حمایتی متراکم، از لرزشهای شدید و ریزش احتمالی سقف در حین عملیات جلوگیری میکنند.
۲. مزایای استفاده از جک سقفی ۳.۵ متری
چرا این ابزار نسبت به روشهای قدیمی (مثل چوببست) یا سایر سایزها محبوبتر است؟
- قابلیت تنظیم ارتفاع (مکانیزم تلسکوپی): این جکها از دو لوله (نری و مادگی) تشکیل شدهاند. سوراخهای تعبیه شده روی لوله نری (معمولاً به فواصل ۱۰ سانتیمتر) اجازه میدهد ارتفاع را به صورت پلهای تنظیم کنید و سپس با استفاده از “رزوه و مهره”، تنظیم دقیق میلیمتری را برای تراز کردن سقف انجام دهید.
- استحکام و دوام بالا: این جکها از فولاد ساخته میشوند. برخلاف چوب که ممکن است بپوسد، بشکند یا آتش بگیرد، جک فلزی در برابر ضربه و فشار مقاوم است و در صورت نگهداری صحیح، سالها عمر میکند.
- صرفهجویی در هزینه: اگرچه هزینه خرید جک فلزی بالاتر از چوب است، اما به دلیل قابلیت استفاده مجدد در صدها پروژه، در درازمدت بسیار مقرونبهصرفه است. همچنین سرعت اجرا را بالا برده و هزینههای کارگری را کاهش میدهد.
- نصب و جمعآوری آسان: نصب این جکها نیاز به نیروی متخصص پیچیدهای ندارد. یک کارگر ساده میتواند با آموزش کوتاه، نحوه شاقول کردن و تنظیم پیچ جک را یاد بگیرد. باز کردن آنها نیز پس از خشک شدن بتن، با شل کردن مهره به سرعت انجام میشود.
۳. نکات ایمنی در استفاده جک فلزی
رعایت این نکات برای جلوگیری از حوادث جبرانناپذیر در کارگاه قابل توجه است.
- قرار دادن جک روی سطح صاف و محکم (خطر نشست): مهمترین نکته این است که پایه جک نباید روی خاک سست قرار گیرد. اگر زمین سست باشد و یا باران ببارد زمین خیس شود، پس از بتنریزی جک نشست کرده و سقف کج میشود یا ترک میخورد.
توصیه: حتماً زیر پایههای جک از تختههای زیرپایی (الوار) یا ورقهای فلزی پهن استفاده کنید تا فشار پخش شود.
- بررسی سلامت رزوه و بدنه: قبل از هر بار استفاده، باید رزوه (پیچ تنظیم) چک شود. اگر رزوهها “هرز” شده باشند، زیر بار سنگین بتن رد میکنند و باعث سقوط سقف میشوند. همچنین لولهها نباید دارای تورفتگی یا خمیدگی باشند، زیرا مقاومت کمانشی آنها به شدت کاهش مییابد.
- توزیع یکنواخت بار (فاصله استاندارد): جکها باید در فواصل استاندارد چیده شوند. برای سقفهای معمولی تیرچه بلوک، معمولاً فاصله جکها ۸۰ تا ۱۰۰ سانتیمتر در نظر گرفته میشود. افزایش غیرمجاز این فاصله برای صرفهجویی در تعداد جک، خطر ریزش سقف را به همراه دارد.
- شاقول بودن جک: جک باید کاملاً عمود بر زمین نصب شود. اگر جک کج باشد، نیروی وارده به جای فشار محوری، باعث خمش جک شده و ظرفیت تحمل بار آن را به شدت کاهش میدهد (خطر کمانش).
سخن پایانی
جک ساختمانی ۳.۵ متری یکی از ابزارها در پروژههای ساختمانی است که با ایجاد پایداری و ایمنی، نقش مهمی در کیفیت و سرعت اجرای سازهها دارد. انتخاب جک مناسب و رعایت اصول ایمنی میتواند از بروز حوادث جلوگیری کرده و بهرهوری پروژه را افزایش دهد.
سهند ابزار بهعنوان تولید کننده ماشین آلات ساختمانی و صنعتی جک ساختمانی، امکان تولید و عرضه بالابر ساختمانی، بتونیر، قیچی میلگردبر، خاموت زن به صورت عمده و تک است.
